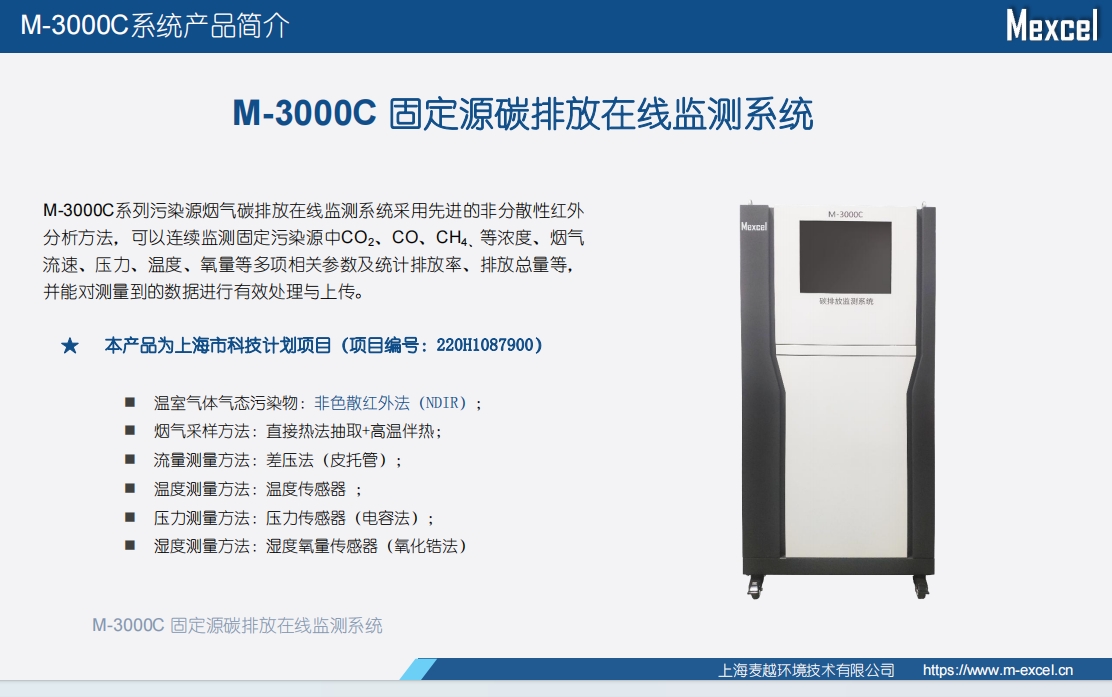

一、系統組成

二氧化碳在線監測設備系統CO2 由參數測量系統和數據采集與處理系統組成；

1、參數測量系統

參數測量系統包括：大氣壓力監測單元；煙氣參數測量單元，包含流速測量模塊、壓力測量模塊、

溫度測量模塊、濕度測量模塊、氧氣測量模塊；二氧化碳濃度檢測單元。

2、數據采集與處理系統

數據采集與處理系統包括以下系統類型：

a) 數據采集與控制系統：控制采樣與測量的頻率并存儲數據；

b) 數據處理系統：計算煙氣中二氧化碳排放濃度和累計排放量；

c) 遠程通訊系統：將數據和圖文傳輸至數據監控中心。

二、系統結構

二氧化碳在線監測設備系統CO2系統結構主要包括樣品采集和傳輸裝置、預處理設備、分析儀器、數據采集和傳輸設備以及其它輔助設備等。依據二氧化碳在線監測設備系統CO2測量方式和原理的不同，二氧化碳在線監測設備系統CO2由上述全部或部分結構組成。

1、樣品采集和傳輸裝置

樣品采集和傳輸裝置主要包括采樣探頭、樣品傳輸管線、流量控制設備和采樣泵等；采樣裝置的材料和安裝應不影響儀器測量。一般采用抽取測量方式的二氧化碳在線監測設備系統CO2 均具備樣品采集和傳輸裝置。

2、預處理設備

預處理設備主要包括樣品過濾設備和除濕冷凝設備等；預處理設備的材料和安裝應不影響儀器測量。部分采用抽取測量方式的二氧化碳在線監測設備系統CO2具備預處理設備。

3、分析儀器

分析儀器用于對采集的二氧化碳煙氣樣品進行測量分析。

4、數據采集和傳輸設備

數據采集和傳輸設備用于采集、處理和存儲監測數據，并能按中心計算機指令傳輸監測數據和設備工作狀態信息；

5、輔助設備

采用抽取測量方式的二氧化碳在線監測設備系統CO2，其輔助設備主要包括尾氣排放裝置、反吹凈化及其控制裝置、稀釋零空氣預處理裝置以及冷凝液排放裝置等；采用直接測量方式的二氧化碳在線監測設備系統CO2，其輔助設備主要包括氣幕保護裝置和標氣流動等效校準裝置等。
